91精品国产综合久久久久久丝袜久久91精品国产91久久app|91高清国产国产 一二三四五六国产成人|日韩精品久久久久久久亚洲av在线观看中文字幕|中文字幕校园春色|国产精品―色哟呦|中文字幕人妻久久|777亚洲精品乱码久久久久久|中出人妻中文字幕一区十八|91精品国产丝袜长腿久久|91偷自产一区二区三区精品,91吃瓜黑料在线观看,一本久久伊人热热精品中文,欧美精品亚洲一区二区

首頁>分析測試中心>

【Chem. Sci】制備具有定制孔隙結(jié)構(gòu)的柱層鋅-三氮唑-二羧酸框架用于從乙烯/乙烷/乙炔三元混合物中高效純化乙烯

【Chem. Sci】制備具有定制孔隙結(jié)構(gòu)的柱層鋅-三氮唑-二羧酸框架用于從乙烯/乙烷/乙炔三元混合物中高效純化乙烯

發(fā)布日期：2023-09-27 來源：貝士德儀器

全文速覽

本文制備了一個新的柱層型MOF通過鋅離子,、三唑和二羧酸配體(HIAM-210),，合適的孔隙尺寸和孔隙化學(xué)環(huán)境相協(xié)同實現(xiàn)從C2H2/C2H4/C2H6三元混合物一步分離C2H4,。裝飾在孔表面上不參與配位的羧酸O原子可作為強大的結(jié)合位點優(yōu)先吸附乙烷和乙炔,，使HIAM-210對C2H2/C2H4和C2H6/C2H4混合物具有較高的吸附選擇性(2.0),，超過大多數(shù)已報道用于C2H2/C2H4/C2H6分離材料,。穿透實驗表明，該材料可從三元混合物中直接獲得聚合物級(99.95+%)C2H4,。GCMC模擬和DFT計算進一步對優(yōu)先吸附機理作出合理解釋,。

背景介紹

乙烯是生產(chǎn)各種有機產(chǎn)品的原料，到2022年全球年產(chǎn)量超過2億噸,。在石化行業(yè)中,，乙烯主要通過石腦油或乙烷的蒸汽裂解產(chǎn)生，其中會不可避免產(chǎn)生乙烷和乙炔雜質(zhì),。目前工業(yè)中分離乙炔/乙烯的方法包括了溶劑萃取或催化加氫,，分離乙烷/乙烯的方法主要為低溫蒸餾，但這兩種方法均過程復(fù)雜且耗能較大,，因此迫切需要開發(fā)一種更簡單且低能耗的分離方法實現(xiàn)一步純化乙烯,。

圖文要點

圖片

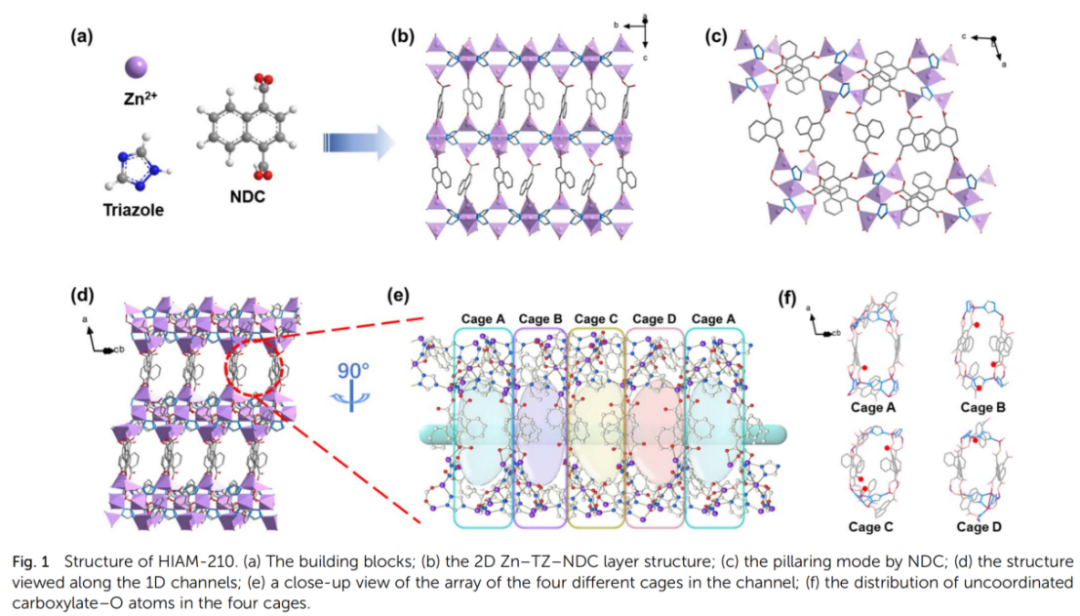

要點：本文使用Zn(NO3)2·6H2O，1,、2,、4-三氮唑(TZ)和1,4-萘二羧酸(NDC)合成了一種呈黃色棒狀晶體的新MOF(HIAM-210)。每個TZ配體分別與三個Zn離子相連接,，沿b軸形成1D的Zn-TZ鏈。相鄰的1D鏈通過NDC配體連接形成2D的Zn-TZ-NDC層狀結(jié)構(gòu),。該結(jié)構(gòu)不同于大多數(shù)以往報道的鋅-三氮唑-二羧酸框架,，該材料的二維層僅由金屬-三氮唑配位形成。兩個獨立的Zn(II)離子通過NDC配體進一步使層與層相連接,，形成具有一維通道的三維結(jié)構(gòu),。該框架中含有4種大小的孔籠，且均孔表面均富含未參與配位的O位點,，為優(yōu)先吸附乙炔和乙烷提供潛在吸附位點,。

圖片

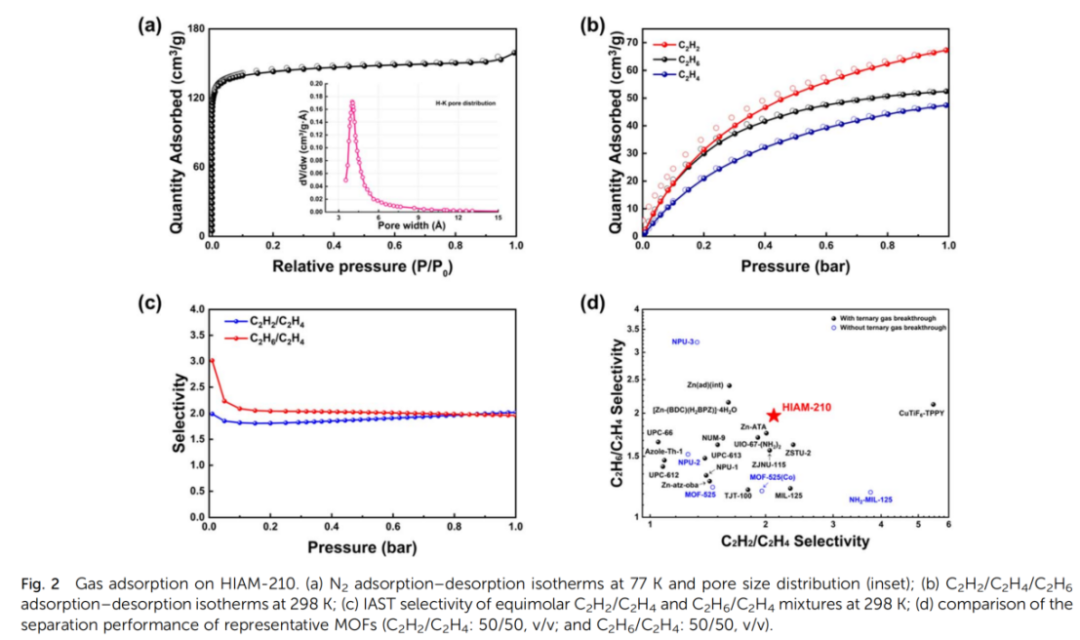

要點：根據(jù)HIAM-210在77 K下的氮氣吸附等溫線計算得出，該材料的BET比表面積和孔體積分別為565.96 m2/g和0.24 cm3/g?？紫斗植紴?/span>4.02 ?,，與晶體結(jié)構(gòu)得到的結(jié)果相一致。隨后分別對乙炔,、乙烷和乙烯在298 K進行單組分的等溫吸附曲線測試,，1 bar下的吸附容量分比為67.26，52.44和47.43 cm3/g,。計算出298 K和1 bar下,，HIAM-210對等摩爾C2H2/C2H4和C2H6/C2H4的IAST選擇性均為2.0，高于之前大多數(shù)用于C2H2/C2/C2H4/C2H6分離的MOFs,。

圖片

要點：觀察GCMC模擬結(jié)果發(fā)現(xiàn),，三種氣體主要吸附位點位于Cage C上，均主要通過不參與配位的O原子之間形成相互作用力,。乙炔分子通過與兩個不配位的O原子和一個參與配位的O原子形成多個較強的C-H···O氫鍵相互作用力,。乙烷分子除了上述的相互作用力，但是鍵長相對更長,，作用力相對更弱,，還與TZ配體形成范德華相互作用。相比之下,，乙烯與框架之間的鍵長相對更長,，作用力最弱。因此可實現(xiàn)從混合氣體中實現(xiàn)純化乙烯,。此外,，觀察計算結(jié)果發(fā)現(xiàn)Cage B中也有一個次級吸附位點，但該吸附位點僅吸附乙炔,。

圖片

要點：為了進一步驗證該材料的實際分離能力,，隨后進行了穿透測試。從穿透曲線中觀察到,，HIAM-210能夠有效地從C2H2/C2H4?(50/50,，v/v)和C2H6/C2H4?(50/50，v/v)二元混合物中分離出乙烯,。隨后對三元混合物C2H2/C2H4/C2H6 (34/33/33和1/90/9,，v/v)進行了穿透試驗，不論是那種組分比的混合氣體,，該材料均表現(xiàn)出良好的分離效果,，且能直接獲得聚合物級乙烯，產(chǎn)量達2.56 L/kg,?？紤]到實際過程中濕度對材料分離性能的潛在干擾,，本文在RH=50%的潮濕環(huán)境下對C2H2/C2H4/C2H6 (1/90/9，v/v)進行了穿透實驗,，穿透結(jié)果與干燥條件下結(jié)果相一致,，HIAM-210具有良好的水穩(wěn)定性。此外,，經(jīng)過連續(xù)4個穿透循環(huán)測試后,，該材料的分離能力沒有明顯下降表明該材料具有良好的循環(huán)穩(wěn)定性。

總結(jié)與展望

綜上所述,，本文合成了一種新型的柱層MOF(HIAM-210),，協(xié)同合適的孔徑和最佳的孔隙環(huán)境，可以同時從C2H2/C2H4/C2H6三元混合物中捕獲乙炔和乙烷,。HIAM-210對C2H6/C2H4和C2H2/C2H4均具有較高的選擇性,。動態(tài)穿透試驗表明了HIAM-210具有從C2H2/C2H4/C2H6三元混合物中一步純化乙烯的分離性能，且具有較高的可回收性和較強的水穩(wěn)定性,。GCMC計算和DFT計算表明,，不參與配位的羧酸-O原子是客體分子優(yōu)先吸附的吸附位點。這項工作不僅為乙烯純化提供了一個有前途的候選材料,，并且為MOFs定制孔隙環(huán)境從而實現(xiàn)氣體高效分離提供思路,。

Link：https://doi.org/10.1039/d3sc01134h

圖片

貝士德?吸附表征?全系列測試方案

圖片


1、填寫《在線送樣單》

2,、測樣,、送檢咨詢：楊老師13810512843（同微信）

3、采購儀器后,，測試費可以抵消部分儀器款

【Chem. Sci】制備具有定制孔隙結(jié)構(gòu)的柱層鋅-三氮唑-二羧酸框架用于從乙烯/乙烷/乙炔三元混合物中高效純化乙烯

發(fā)布日期：2023-09-27 來源：貝士德儀器

全文速覽

本文制備了一個新的柱層型MOF通過鋅離子,、三唑和二羧酸配體(HIAM-210)，合適的孔隙尺寸和孔隙化學(xué)環(huán)境相協(xié)同實現(xiàn)從C2H2/C2H4/C2H6三元混合物一步分離C2H4,。裝飾在孔表面上不參與配位的羧酸O原子可作為強大的結(jié)合位點優(yōu)先吸附乙烷和乙炔,，使HIAM-210對C2H2/C2H4和C2H6/C2H4混合物具有較高的吸附選擇性(2.0)，超過大多數(shù)已報道用于C2H2/C2H4/C2H6分離材料,。穿透實驗表明,，該材料可從三元混合物中直接獲得聚合物級(99.95+%)C2H4。GCMC模擬和DFT計算進一步對優(yōu)先吸附機理作出合理解釋,。

背景介紹

乙烯是生產(chǎn)各種有機產(chǎn)品的原料,，到2022年全球年產(chǎn)量超過2億噸,。在石化行業(yè)中,，乙烯主要通過石腦油或乙烷的蒸汽裂解產(chǎn)生,，其中會不可避免產(chǎn)生乙烷和乙炔雜質(zhì)。目前工業(yè)中分離乙炔/乙烯的方法包括了溶劑萃取或催化加氫,，分離乙烷/乙烯的方法主要為低溫蒸餾,，但這兩種方法均過程復(fù)雜且耗能較大，因此迫切需要開發(fā)一種更簡單且低能耗的分離方法實現(xiàn)一步純化乙烯,。

圖文要點

圖片

要點：本文使用Zn(NO3)2·6H2O,，1、2,、4-三氮唑(TZ)和1,4-萘二羧酸(NDC)合成了一種呈黃色棒狀晶體的新MOF(HIAM-210),。每個TZ配體分別與三個Zn離子相連接，沿b軸形成1D的Zn-TZ鏈,。相鄰的1D鏈通過NDC配體連接形成2D的Zn-TZ-NDC層狀結(jié)構(gòu),。該結(jié)構(gòu)不同于大多數(shù)以往報道的鋅-三氮唑-二羧酸框架，該材料的二維層僅由金屬-三氮唑配位形成,。兩個獨立的Zn(II)離子通過NDC配體進一步使層與層相連接,，形成具有一維通道的三維結(jié)構(gòu)。該框架中含有4種大小的孔籠,，且均孔表面均富含未參與配位的O位點,，為優(yōu)先吸附乙炔和乙烷提供潛在吸附位點。

圖片

要點：根據(jù)HIAM-210在77 K下的氮氣吸附等溫線計算得出,，該材料的BET比表面積和孔體積分別為565.96 m2/g和0.24 cm3/g,。孔隙分布為4.02 ?,，與晶體結(jié)構(gòu)得到的結(jié)果相一致,。隨后分別對乙炔、乙烷和乙烯在298 K進行單組分的等溫吸附曲線測試,，1 bar下的吸附容量分比為67.26,，52.44和47.43 cm3/g。計算出298 K和1 bar下,，HIAM-210對等摩爾C2H2/C2H4和C2H6/C2H4的IAST選擇性均為2.0,，高于之前大多數(shù)用于C2H2/C2/C2H4/C2H6分離的MOFs。

圖片

要點：觀察GCMC模擬結(jié)果發(fā)現(xiàn),，三種氣體主要吸附位點位于Cage C上,，均主要通過不參與配位的O原子之間形成相互作用力。乙炔分子通過與兩個不配位的O原子和一個參與配位的O原子形成多個較強的C-H···O氫鍵相互作用力,。乙烷分子除了上述的相互作用力,，但是鍵長相對更長，作用力相對更弱,，還與TZ配體形成范德華相互作用,。相比之下,，乙烯與框架之間的鍵長相對更長，作用力最弱,。因此可實現(xiàn)從混合氣體中實現(xiàn)純化乙烯,。此外，觀察計算結(jié)果發(fā)現(xiàn)Cage B中也有一個次級吸附位點,，但該吸附位點僅吸附乙炔,。

圖片

要點：為了進一步驗證該材料的實際分離能力，隨后進行了穿透測試,。從穿透曲線中觀察到,，HIAM-210能夠有效地從C2H2/C2H4?(50/50，v/v)和C2H6/C2H4?(50/50,，v/v)二元混合物中分離出乙烯,。隨后對三元混合物C2H2/C2H4/C2H6 (34/33/33和1/90/9，v/v)進行了穿透試驗,，不論是那種組分比的混合氣體,，該材料均表現(xiàn)出良好的分離效果，且能直接獲得聚合物級乙烯,，產(chǎn)量達2.56 L/kg,。考慮到實際過程中濕度對材料分離性能的潛在干擾,，本文在RH=50%的潮濕環(huán)境下對C2H2/C2H4/C2H6 (1/90/9,，v/v)進行了穿透實驗，穿透結(jié)果與干燥條件下結(jié)果相一致,，HIAM-210具有良好的水穩(wěn)定性,。此外，經(jīng)過連續(xù)4個穿透循環(huán)測試后,，該材料的分離能力沒有明顯下降表明該材料具有良好的循環(huán)穩(wěn)定性,。

總結(jié)與展望

綜上所述，本文合成了一種新型的柱層MOF(HIAM-210),，協(xié)同合適的孔徑和最佳的孔隙環(huán)境,，可以同時從C2H2/C2H4/C2H6三元混合物中捕獲乙炔和乙烷。HIAM-210對C2H6/C2H4和C2H2/C2H4均具有較高的選擇性,。動態(tài)穿透試驗表明了HIAM-210具有從C2H2/C2H4/C2H6三元混合物中一步純化乙烯的分離性能,，且具有較高的可回收性和較強的水穩(wěn)定性。GCMC計算和DFT計算表明,，不參與配位的羧酸-O原子是客體分子優(yōu)先吸附的吸附位點,。這項工作不僅為乙烯純化提供了一個有前途的候選材料，并且為MOFs定制孔隙環(huán)境從而實現(xiàn)氣體高效分離提供思路,。

Link：https://doi.org/10.1039/d3sc01134h

圖片

貝士德?吸附表征?全系列測試方案

圖片


1,、填寫《在線送樣單》

2,、測樣、送檢咨詢：楊老師13810512843（同微信）

3,、采購儀器后，測試費可以抵消部分儀器款
