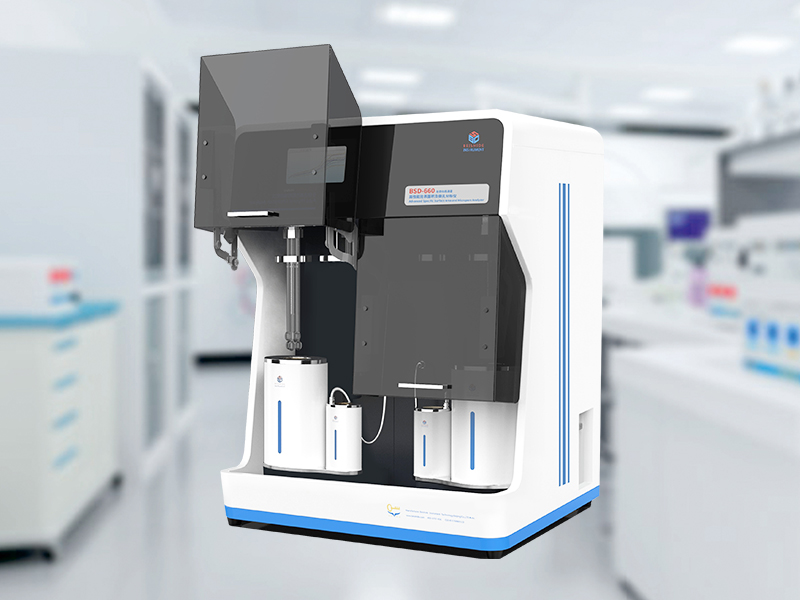

比表面積及孔徑分析儀

Specific Surface Area and Pore Size Analyzer

型號:BSD-660S全自動高通量

產品概述:

◆ 比表面積及介孔,微孔分析??

◆ 高通量分析:最多同時分析12個樣品??

◆ 真正全自動:脫氣→測試,全自動切換,無需人為干預

選型指南   Selection Guide

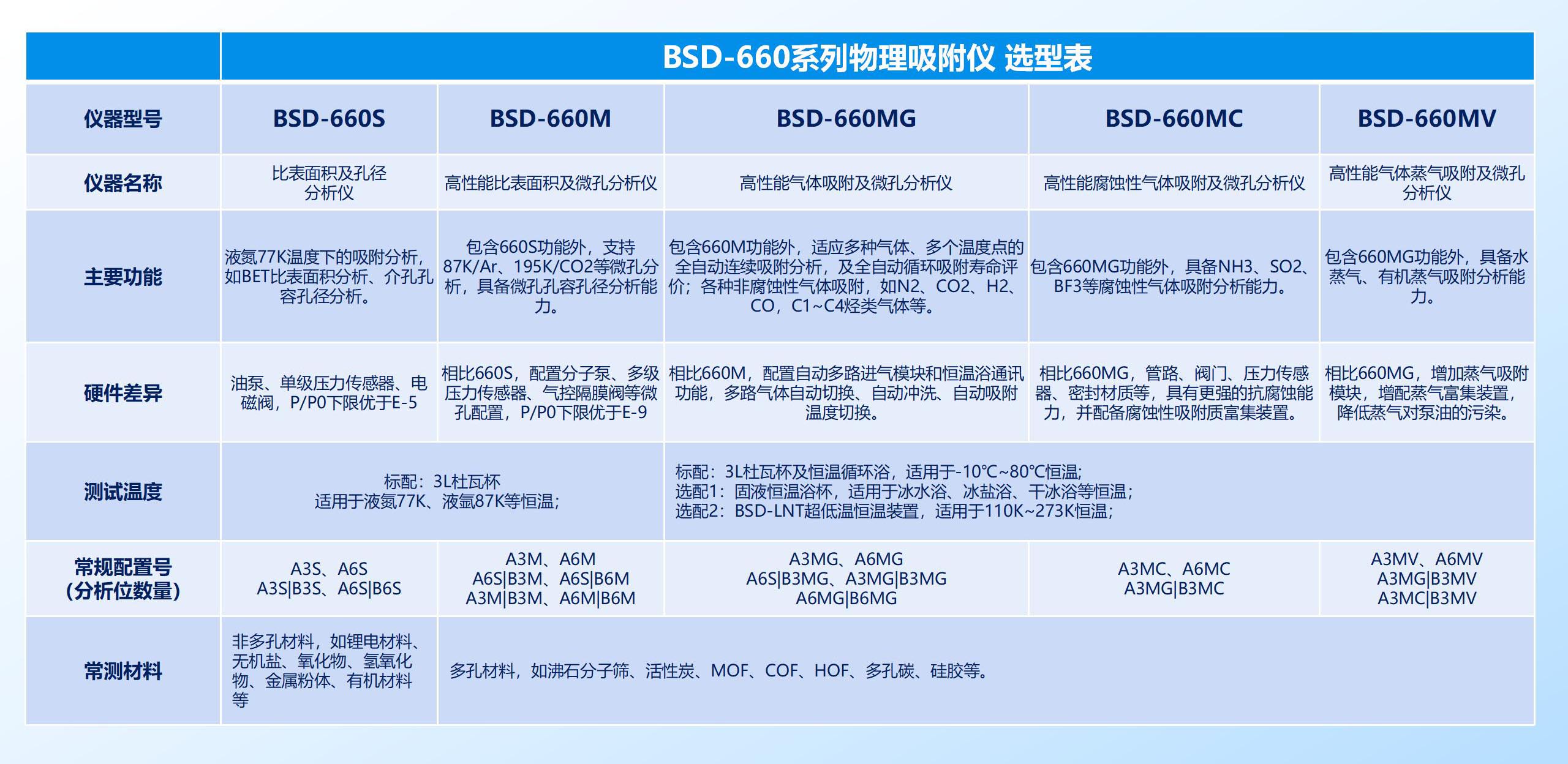

BSD-660系列物理吸附儀 選型指南

儀器型號

BSD-660S

BSD-660M

BSD-660MG

BSD-660MC

BSD-660MV

儀器名稱

比表面積及

孔徑分析儀

高性能比表面積及

微孔分析儀

高性能氣體吸附及

微孔分析儀

高性能腐蝕性氣體吸附及

微孔分析儀

高性能氣體蒸氣吸附及

微孔分析儀

主要功能

BET比表面積分析、

介孔孔容孔徑分析。

包含660S功能外,

具備微孔孔容孔徑分析。

包含660M功能外,

具備各種非腐蝕性氣體吸附。

包含660MG功能外,

具備腐蝕性氣體吸附。

包含660MG功能外,

具備蒸氣吸附。

常測材料

非多孔材料,如鋰電材料、

無機鹽、氧化物、

氫氧化物、金屬粉體、有機材料等

多孔材料,如沸石分子篩、活性炭、MOFCOFHOF、多孔碳、硅膠等。


主要功能   Main Function


◆?全功能:比表面積,介孔,微孔分析;

◆?高通量:分析位數量3/6/9/12可選;

◆?全自動:脫氣→測試,全自動切換;

◆?防污染:微孔樣品“壓控升溫”防污染脫氣;

◆?零氦污染:先氦氣測溫區,后自動脫氣;

◆?自動循環:材料循環吸附性能自動評價;




技術參數   Technical Parameter


◆ 寬測試范圍:比表面積0.0005㎡/g以上,孔徑0.35-500nm;

◆ 測試效率:多點BET(不含脫氣過程),標準模式12個樣品/60min;極速測試模式12個樣品/15min;

◆ 高測試精度:比表面積、孔徑、孔體積、吸附量,定量誤差<0.5%RSD(以標準樣品BET值計);

◆ 程序升溫脫氣:軟件控制程序升溫,室溫-400℃,精度優于0.1℃;

◆ 智能脫氣完成判斷:支持軟件自動判斷,根據壓力變化自動判斷脫氣效果;

◆ 防飛揚脫氣:壓控升溫+壓控抽真空,雙管齊下,完全解決脫氣過程中樣品飛揚的現象;

◆ 真空度:10-2Pa;??

◆ 高可靠性:國際化供應商體系,核心部件均采用原裝進口;

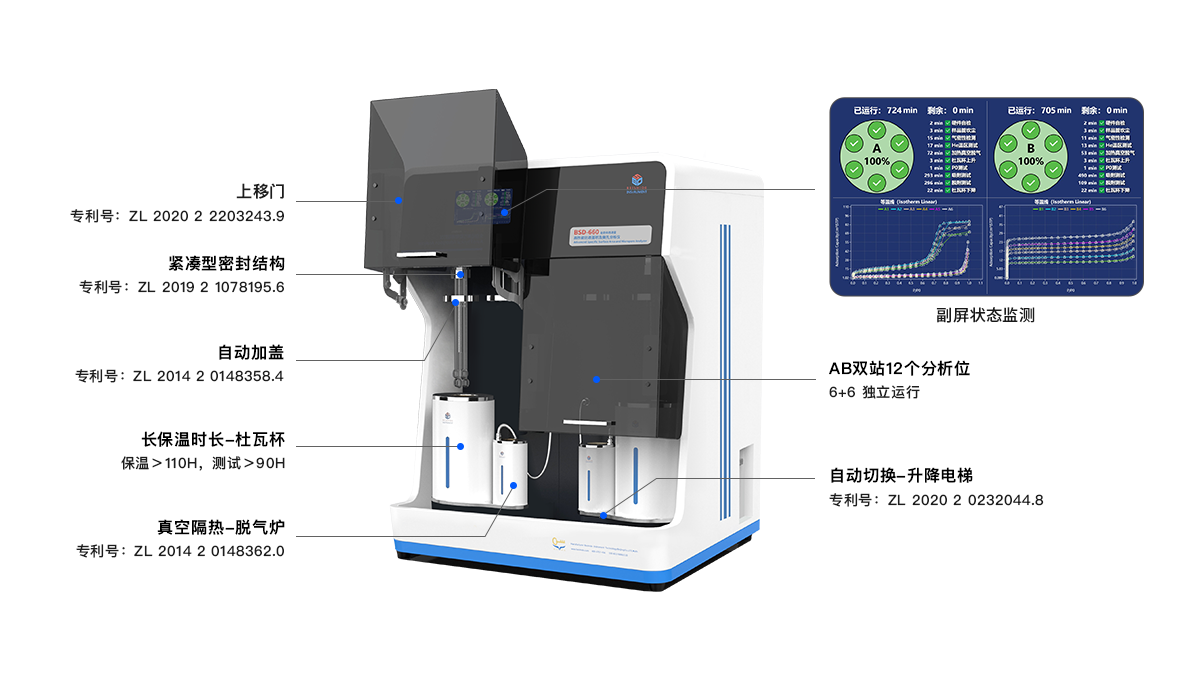

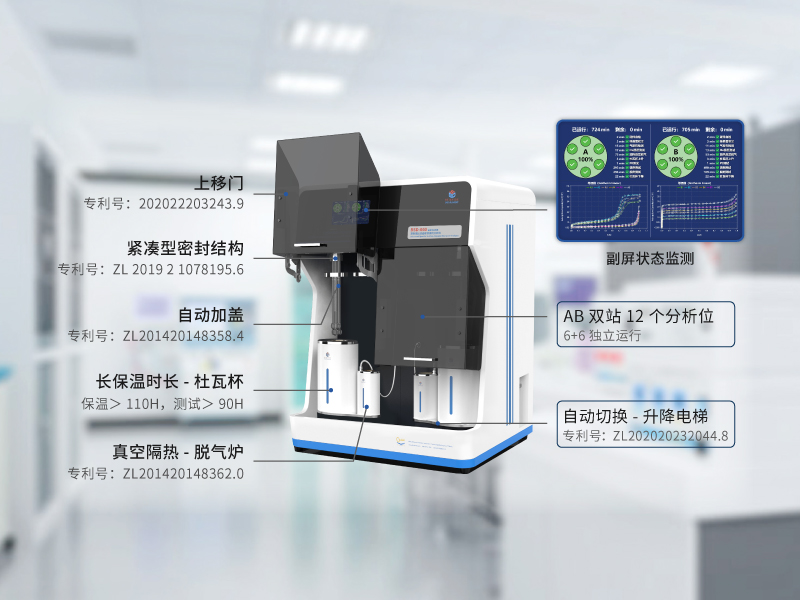

特征結構   Characteristic?Structure

技術優勢   (相比進口儀器)


◆?高通量高效率

最多一次支持12個樣品的分析;

◆?真正全自動化

國際首創的脫氣爐與杜瓦杯自動切換,無需人工轉移樣品管或脫氣爐;

專利名稱:加熱爐與恒溫浴杯位置自動切換的全自動物理吸附儀專利號:ZL202020232044.8;

◆?時間利用率高

解決了常規儀器下班后脫氣完成后,無法開始進入測試的時間浪費,讓下班裝樣,上班看數據成為現實;

◆?徹底消除“氦污染”

氦氣測試死體積→真空加熱脫氣→吸附測試在國際范圍內率先解決微孔分析的氦污染難題,提高測試準確度;

◆?防飛揚脫氣

支持“壓控升溫”+“壓控抽真空”,根據壓力變化自動調節程序升溫和抽真空速率,防止樣品飛揚;

專利名稱:具有程序控壓防飛揚脫氣系統的物理吸附儀 專利號:ZL202020230457.2;

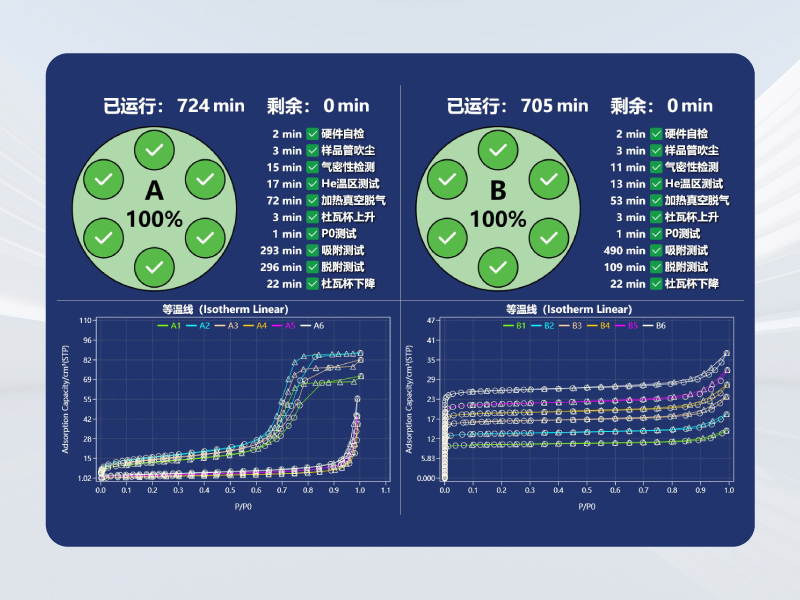

◆?支持自動循環測試

自動脫氣+測試循環測試,用于評價材料吸附性能穩定性和吸附性能壽命評價;

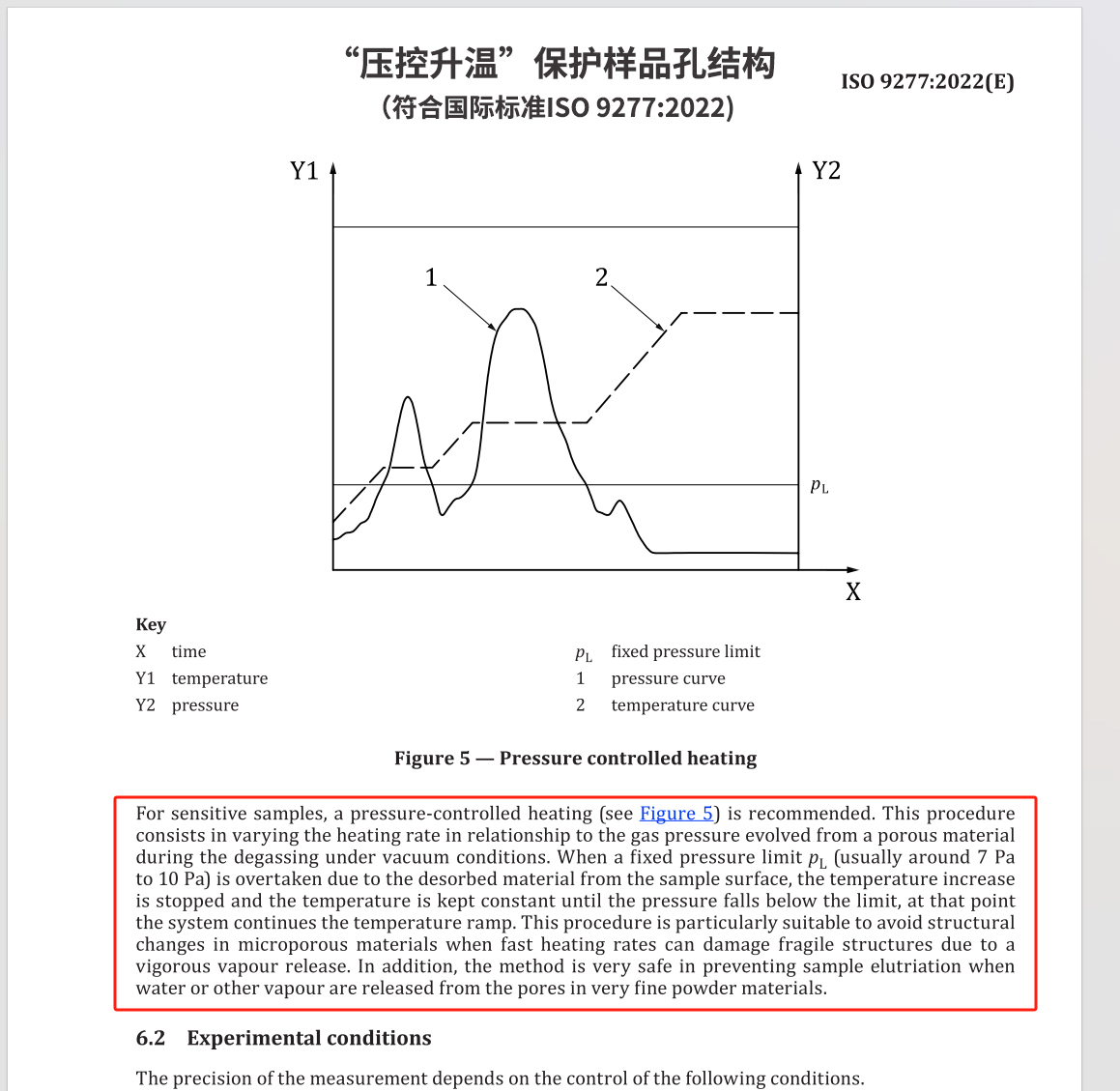

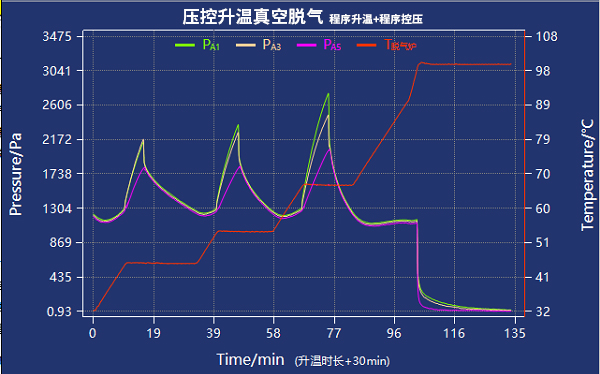

“壓控升溫”樣品孔道保護技術(符合國際標準ISO 9277:2022)
? 即由氣體壓力控制下的程序升溫技術,根據壓力變化自動啟停程序升溫,防止樣品放氣過快,從而防止樣品因快速放氣而造成樣品孔道被破壞;(該現象對微孔樣品較為常見。一旦造成樣品孔道破壞,難以被發現,是微孔樣品測試結果不穩定的重要因素來源之一);
??專利名稱:具有程序控壓防飛揚脫氣系統的物理吸附儀? ? 專利號:ZL202020230457.2

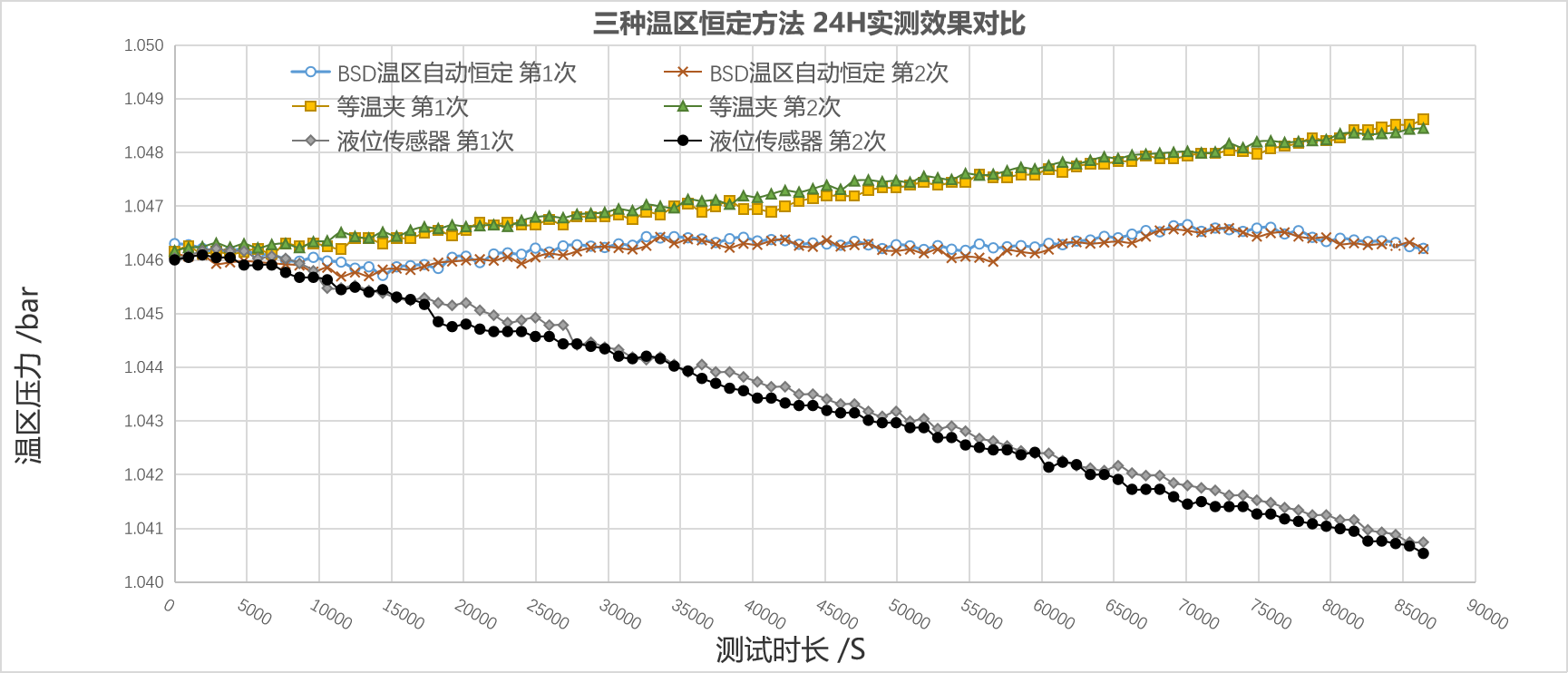

“溫區自動恒定”專利技術
??曲線表明,三種方式溫區恒定效果24小時“吸附腔等效體積”的變化率分別為:BSD溫區伺服自動恒定:0.10%,等溫夾:0.25%,液位傳感器:0.55%

? ??專利名稱:具有溫區自動恒定結構的物理吸附儀? 專利號:ZL2018 2 0401132.9




◆?便捷安裝密封

單分析站6支樣品管一次性密封技術,無需單支逐個密封, 無與倫比的效率體驗;

專利名稱:一種具有密集式多樣品管共密封試管夾套的物理吸附儀 專 利號:ZL 2019 2 1078195.6;

◆?氣路系統全恒溫

儀器內部氣路系統全恒溫至40℃,精度優于±0.01℃;

◆?上移門

人性化輕松開合,節約實驗室空間;

專利名稱:具有上下開合式防護罩的物理吸附儀 專利號:ZL202022203243.9;

◆?電動渦輪液氮泵

人性化液氮添加,無極調速,隨意移動,安全且便捷,液氮無污染;

專利名稱:一種葉輪結構(非氣壓式)的電動液氮泵 專利號:ZL 2017 2 0864873.6;

?開放式數據接口

軟件可以與Lims聯用,上傳測試結果至Lims;

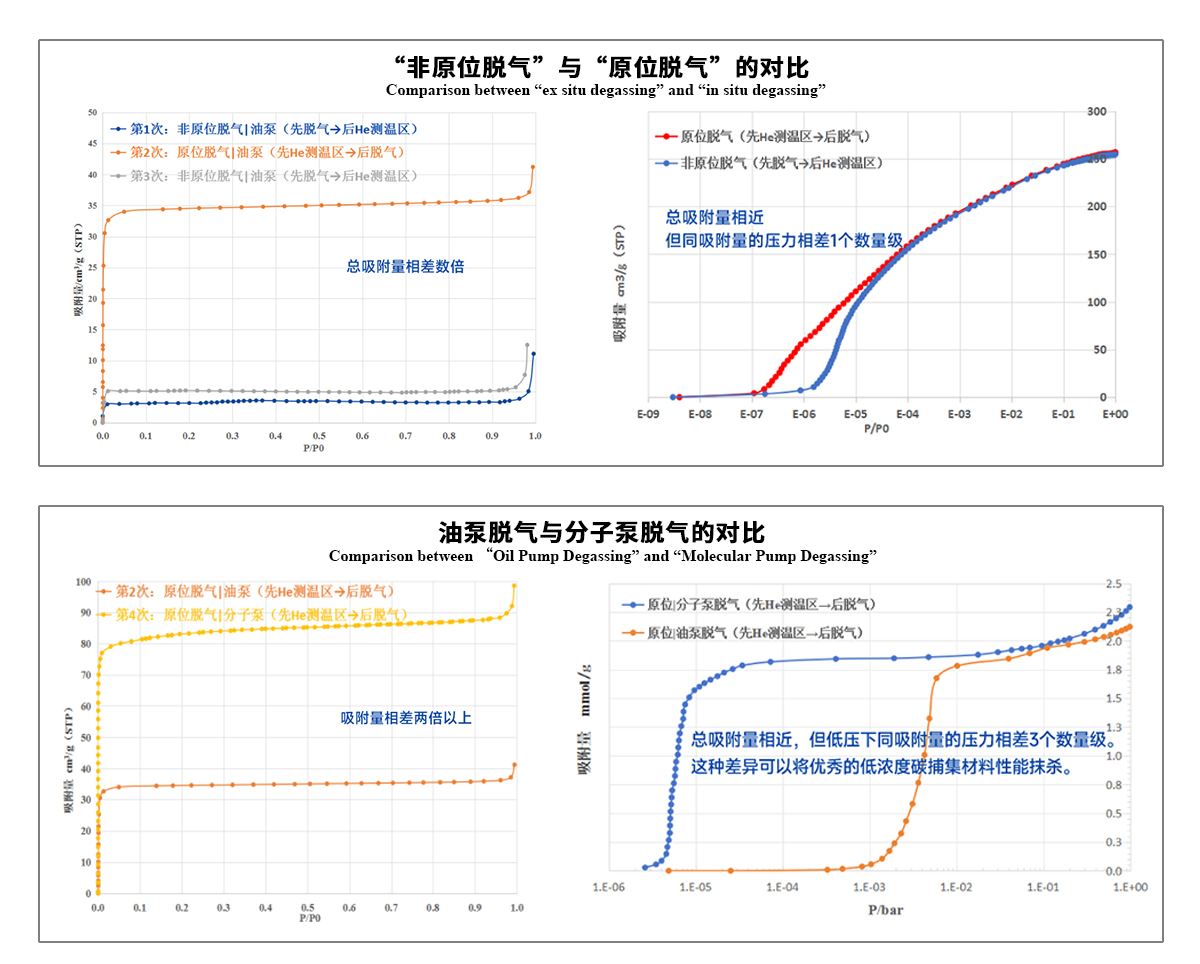

對比測試   Comparative Testing

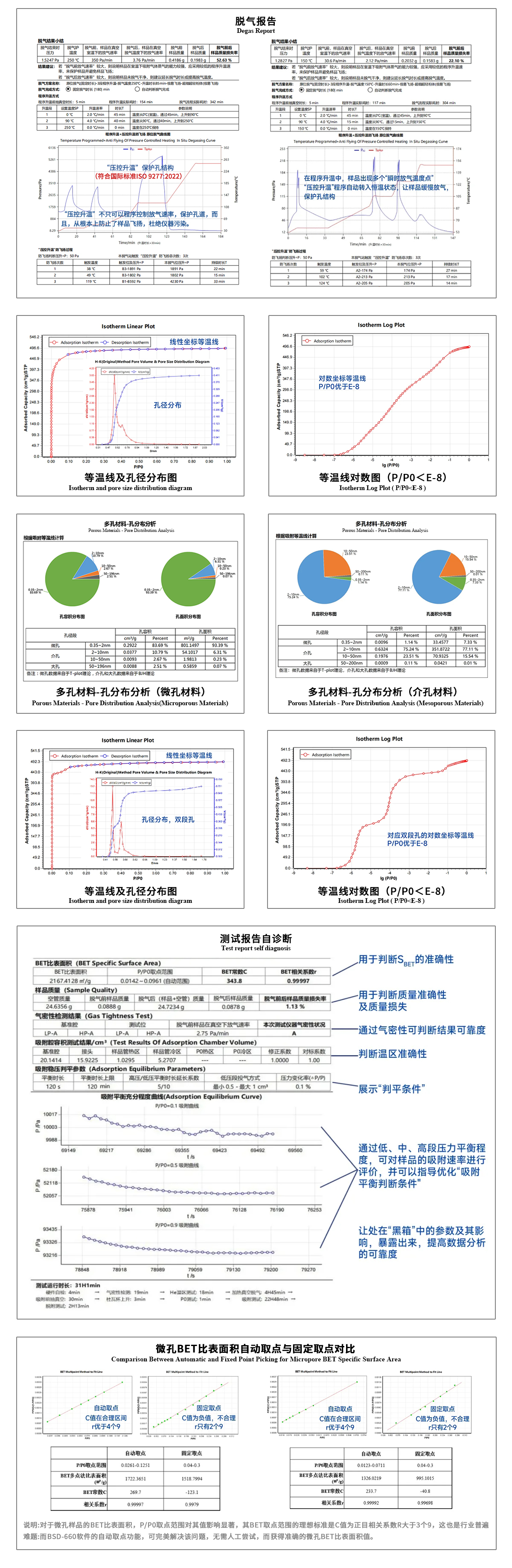

數據報告   Data Report

用戶論文   BSD User Paper


1.文章名稱:Potassium Metal Underpotential Deposition in Crystalline Carbon of Potassium-Ion Batteries

Advanced Energy Materials(IF:27.1)_碳材料_陜西科技大學.pdf


2.文章名稱:Synergetic coupling of hydrogen-bond bridge and multielectron redox towards stable and efficient lithium storage

Energy Storage Materials (IF:20.4)_新能源材料_上海大學.pdf


3.文章名稱:Molten salt-assisted synthesis of carbon nitride with defective sites as visible-light photocatalyst for highly efficient hydrogen evolution

Applied Catalysis B Environment and Energy(IF:20)_氮催化_福州大學.pdf


4.文章名稱:Commercial Carbon Fibers as Host for Sodium Depositionto Achieve High Volumetric Capacity

Advanced Functional Materials(IF:18.5)_碳材料_陜西科技大學.pdf


5.文章名稱:Bridging the Gap between Charge Storage Site and Transportation Pathway in Molecular-Cage-Based Flexible Electrodes

ACS Central Science(IF:18)_多孔材料_湖南大學.pdf


6.文章名稱:Reduction of precious metal ions in aqueous solutions by contact-electro-catalysis

Nature Communications(IF:17.69)_高分子聚合物FEP_中國科學院北京納米能源與系統研究所.pdf


7.文章名稱:Boosting membrane carbon capture via multifaceted polyphenol-mediated soldering

Nature Communications(IF:19.67)_MOF_哈爾濱工業大學.pdf


8.文章名稱:AnOctacarboxylate-LinkedSodiumMetal?OrganicFrameworkwithHighPorosity

Journal of the American Chemical Society(IF:16.38)_MOF_深圳職業技術大學霍夫曼先進材料研究院.pdf


9.文章名稱:Manipulating Deposition Behavior by Polymer Hydrogel Electrolyte Enables Dendrite-Free Zinc Anode for Zinc-Ion Hybrid Capacitors

Small Methods(IF:15.3)_水凝膠_新疆大學.pdf


10.文章名稱:Adsorption of food dyes from aqueous solution on a sweet potato residue-derived carbonaceous adsorbent: Analytical interpretation of adsorption mechanisms via adsorbent characterization and statistical physics modeling

Chemical Engineering Journal(IF:15.1)_多孔炭材料_同濟大學.pdf


核心專利   Core Patent

??

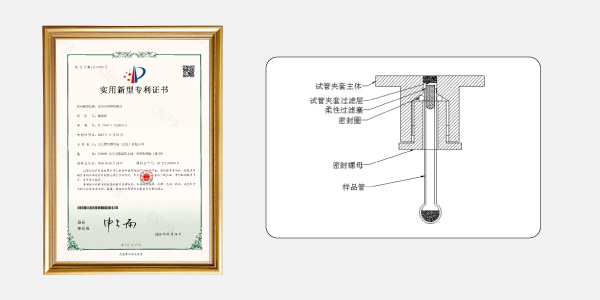

專利名稱:一種具有密集式多樣品管共密封試管夾套的物理吸附儀

專利號:ZL 2019 2 1078195.6

保護點:

◆?多支樣品管共用一個密封螺母的結構,實現了多支樣品管一次性同時密封。(提高了物理吸附儀樣品管的安裝便捷性)

◆?多支樣品管共用一個密封螺母的結構,提高了同一杜瓦杯內的樣品管的安裝密度和數量。(提高了物理吸附儀的測試效率)

◆?多支樣品管共用一個密封螺母的結構,每支樣品管的拆裝通過插拔方式完成,無需拆裝密封螺母;

◆?多支樣品管共用一個密封螺母的結構,相比每支樣品管獨立的密封螺母,對空間需求更小,節約了操作空間;

◆?多支樣品管共用一個密封螺母的結構,相比每支樣品管獨立的密封螺母,對杜瓦杯口內徑要求更小,提高了杜瓦杯的保溫性,從而提高了可支持的時長,有利于微孔分析;



??

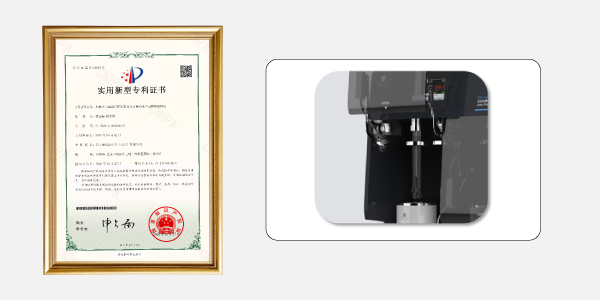

專利名稱?加熱爐與恒溫浴杯位置自動切換的全自動物理吸附儀

專利號ZL 2020 2 0232044.8

保護點:

◆?樣品管脫氣加熱爐和恒溫浴杯固定在可旋轉的杯托上,杯托旋轉可實現加熱爐與恒溫浴杯的位置的切換;該位置的切換由軟件自動控制,無需人工參與;

◆?可旋轉的杯托固定在自動升降機械上,加熱爐和恒溫浴杯可隨杯托一起實現上升和下降,該上升和下降過程由軟件自動控制,無需人工參與;

◆?整個測試過程的主要步驟為:首先是旋轉杯托自動使脫氣爐處于樣品管正下方,機械升降帶動脫氣爐自動上升為樣品管加熱脫氣;脫氣過程完成后,脫氣爐機械升降帶動脫氣爐自動下降到最底端,然后旋轉杯托自動進行旋轉,切換杜瓦杯與脫氣爐的位置,使杜瓦杯處于樣品管的正下方,機械升降帶動杜瓦杯自動上升,使樣品管浸入杜瓦杯恒溫浴中,進行測試過程;

◆?上述測試過程,脫氣爐機械升降和杜瓦杯機械升降的上升和下降實現了脫氣活化預處理過程與吸附分析測試過程的全自動轉換和銜接;

◆?減少人員成本,避免了不同人員操作的差異帶來的測試結果的誤差;

◆?同時避免了樣品與空氣接觸的可能性,提高實驗數據的準確性。




專利名稱:全自動物理吸附儀

專利號:ZL 2019 2 2126601.8

保護點:

◆?樣品管加熱爐固定設置在加熱爐機械升降上,加熱爐機械升降的上升和下降帶動加熱爐上升和下降,該過程由軟件自動控制無需人工參與;

◆?液氮杯固定設置在液氮杯機械升降上,液氮杯機械升降的上升和下降帶動液氮杯上升和下降,該過程由軟件自動控制無需人工參與;

◆?液氮杯蓋通過連接軟鏈與機箱連接,液氮杯機械升降帶動液氮杯上升的過程中,連接軟鏈拉動液氮杯蓋脫離液氮杯,從而實現的液氮杯蓋與液氮杯的自動分離;

◆?在整個測試過程中,加熱爐機械升降帶動加熱爐上升為樣品管加熱活化,活化完成后加熱爐機械升降帶動加熱爐下降到最底端,然后液氮杯機械升降帶動液氮杯上升使樣品管浸入液氮中進行測試;

◆?上述測試過程,加熱爐機械升降和液氮杯機械升降的上升和下降實現了脫氣活化預處理過程與分析測試過程的全自動轉換和銜接;

◆?減少人員成本,避免了不同人員操作的差異帶來的測試結果的誤差;

◆?同時避免了樣品與空氣接觸的可能性,提高實驗數據的準確性。

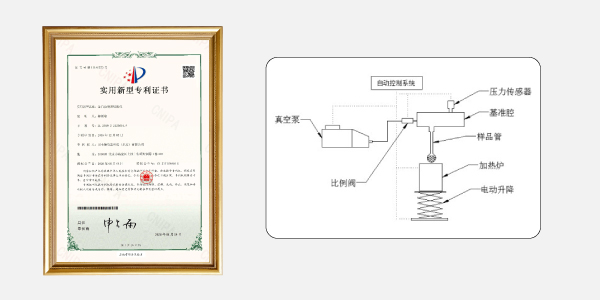

專利名稱:具有程序控壓防飛揚脫氣系統的物理吸附儀

專利號:ZL 2020 2 0230457.2

保護點:

◆ 自動控制系統與真空泵、比例閥、壓力傳感器、加熱爐、電動升降電路連接,自動控制系統控制以上器件自動開啟或關閉;

◆ 樣品管中的樣品在真空脫氣過程中,加熱爐為樣品加熱從而加速樣品表面的雜質氣體脫除,同時真空泵將從樣品表面脫除的氣體抽走;

◆ 脫氣過程中壓力傳感器實時監測基準腔內壓力變化,當基準腔內壓力急劇增加,說明從樣品表面脫除的氣體量較大,粉末樣品有有被吹飛的風險,此時自動控制系統控制比例閥開度減小或關閉使氣體流量減小,同時控制電動升降下降使加熱爐脫離樣品管,使樣品溫度降低從而減小從樣品表面脫除的氣體量;

◆ 以上過程由自動控制系統自動控制,有效防止粉末樣品飛揚進入儀器內部污染管路。




專利名稱:物理吸附儀樣品管的防污染過濾裝置

專利號:ZL 2020 2 0233722.2

保護點:

◆ 靜態容量法物理吸附儀樣品管口塞入柔性過濾塞,防止抽真空時樣品飛揚出樣品管污染儀器;

◆ 柔性過濾塞為柔性多孔有機過濾材料,該材料孔隙率高、通量大,外觀呈圓柱狀且外徑略大于樣品管內徑,依靠柔性過濾塞的彈性與樣品管內部之間實現防塵密封;

◆ 試管夾套中的過濾層和樣品管內部的柔性過濾塞組合使用,可以有效避免粉體樣品飛揚污染物理吸附儀管路,且對樣品管的氣體通量的影響小。



??

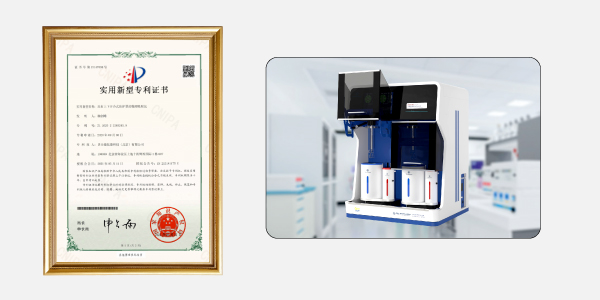

專利名稱:具有上下開合式防護罩的物理吸附儀

專利號:ZL 2020 2 2203243.9

保護點:

◆ 防護罩固定安裝在上下開合支架上,而上下開合支架固定安裝在物理吸附以上;

◆ 當需要進行安裝或拆卸樣品管、取放液氮杯時將上下開合的防護罩拉起,操作完成后再將上下開合的防護罩放下;

◆ 合理利用了儀器頂部的空間,即解決了懸掛式防護罩的開合不方便和拆下的防護罩不方便安放的問題,又解決了開合式防護罩打開后影響實驗室人員活動空間和對實驗室空間要求高的問題。

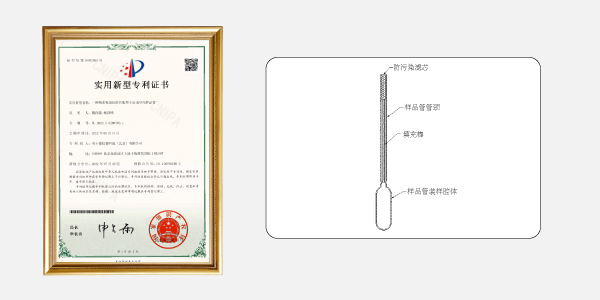

專利名稱: 一種物理吸附儀防污染型小自由空間樣品管

專利號:ZL 2022 2 0298380.1

保護點:

◆?樣品管是由樣品管裝樣腔體和樣品管管頸構成,樣品管管頸下端的內徑小于填充棒的外徑,樣品管管頸其他部位的內徑要大于填充棒的外徑;

◆?填充棒置于樣品管管頸內部,防污染濾芯安裝于樣品管管頸頂部的端口,樣品管可以同時安裝填充棒和防污染濾芯,填充棒被樣品管頸下端縮小部位擋住而不會插入樣品管裝樣腔體內;

◆?填充棒減小了樣品管的死體積,防污染濾芯防止了粉末樣品進入儀器內部管路導致管路污染,且防污染濾芯的污染狀態易觀察和易拆卸更換。
